偏压电极系统（EB）

发布时间：2025-12-26浏览次数：14

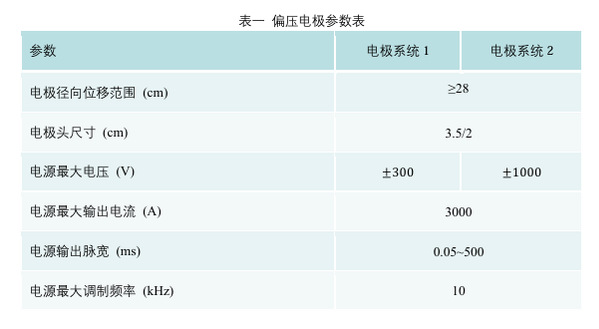

偏压电极系统简介

工作电压：电极2为±1000 V，电极1为±300 V

工作电流：≤3000 A

工作模式：单脉冲、脉冲调制

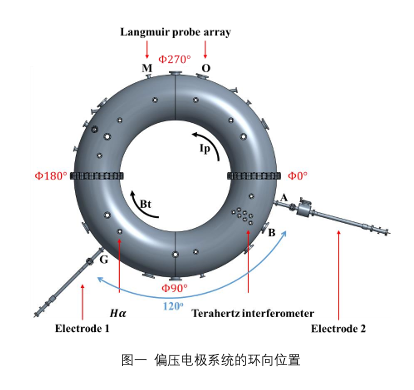

窗口位置：中平面环向15°和135°

电极位移方式：手动

电极信号采集：示波器

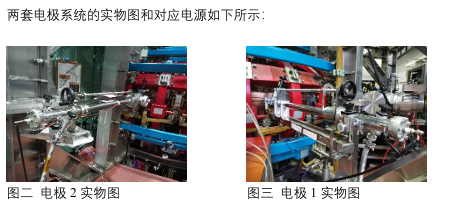

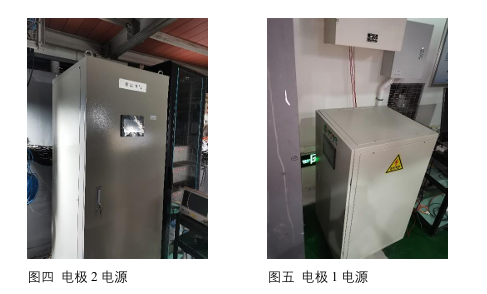

   两套偏压电极分别安装在环向15 o和环向135o，各配备一台电源，输出电压分别为±1000 V 和±300 V。偏压电极采集的信号包括电压和电流信号，信号通过当地示波器采集，可以通过 U盘或者远程连接读取。

   参考文献：Design and construction of two biased electrodes and preliminary experiments on the  Keda Torus eXperiment, DOI 10.1088/2058-6272/ada21c

负责人： 兰涛

联系方式：13855151545

联系人：邬佳仁

联系方式：17681137778


表二：偏压电极相关信号


测量参数名称指标
电极电压UEB100:1 电压探头，示波器测 量，2个通道
电极电流IEB10V1kA 罗科，示波器测量， 2 个通道

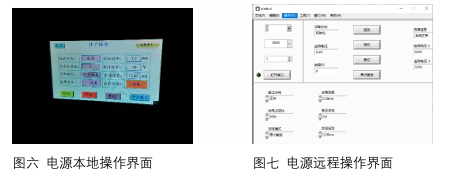

偏压电极位移通过手动控制，电源设置可在本地触摸屏或者远程设置，设置界面如图所示：
